Стартерные свинцово-кислотные аккумуляторные батареи. Предназначены для работы при запуске дизеля магистральных и маневровых тепловозов, а также для питания цепей управления, освещения и вспомогательной нагрузки при неработающем дизеле.
На магистральных тепловозах серии: ТЭП70БС; 2ТЭ70; ТЭП70У; 2ТЭ25А; 2М62; М62; 2ТЭ10М; 2ТЭ10В; 2ТЭ10У; 2ТЭ10; 2ТЭ116 и др.
На маневровых тепловозах серии: ТЭМ2; ТЭМ18ДМ; ТЭМ ТМХ; ТЭМ18В; ТЭМ14; ТЭМ7А; ТЭМ9; ТГМ4; ТГМ6; ТГМ4Б; ТГМ6Д; ТГМ40; ТГМ23 и др.
Аккумуляторные батареи для магистральных и маневровых тепловозов предназначены для работы в стартерном режиме при запуске дизеля тепловоза от главного генератора, либо от стартер•генератора (зависит от типа тепловоза), а также для питания цепей управления, освещения и вспомогательной нагрузки при неработающем дизеле. Область рабочих температур: от минус 40 до плюс 60 С.
Батарея 32ТН-450-У2 состоит из 16-ти последовательно соединенных секций 2ТН-450-У2.
Батарея 32ТН-550-У2 состоит из 16-ти последовательно соединенных секций 2ТН-550-У2.

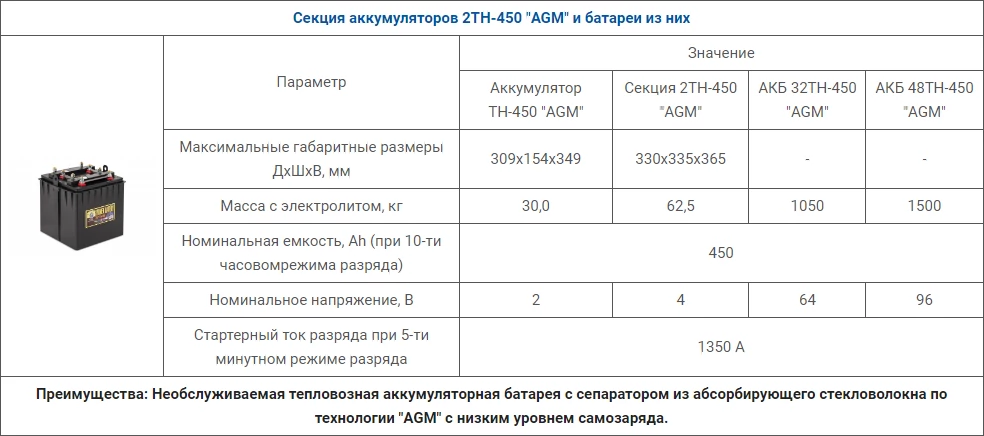

Батарея 32ТН-450 "AGM" состоит из 16-ти последовательно соединенных секций 2ТН-450 "AGM".
Батарея 48ТН-450-У2 состоит из 24-х последовательно соединенных секций 2ТН-450-У2.
Батарея 48ТН-550-У2 состоит из 24-х последовательно соединенных секций 2ТН-550-У2.
Батарея 48ТН-450 "AGM" состоит из 24-х последовательно соединенных секций 2ТН-450 "AGM".
Секция 2ТН-450-У2 состоит из 2-х последовательно соединенных аккумуляторов Тн-450.
Секция 2ТН-550-У2 состоит из 2-х последовательно соединенных аккумуляторов Тн-550.

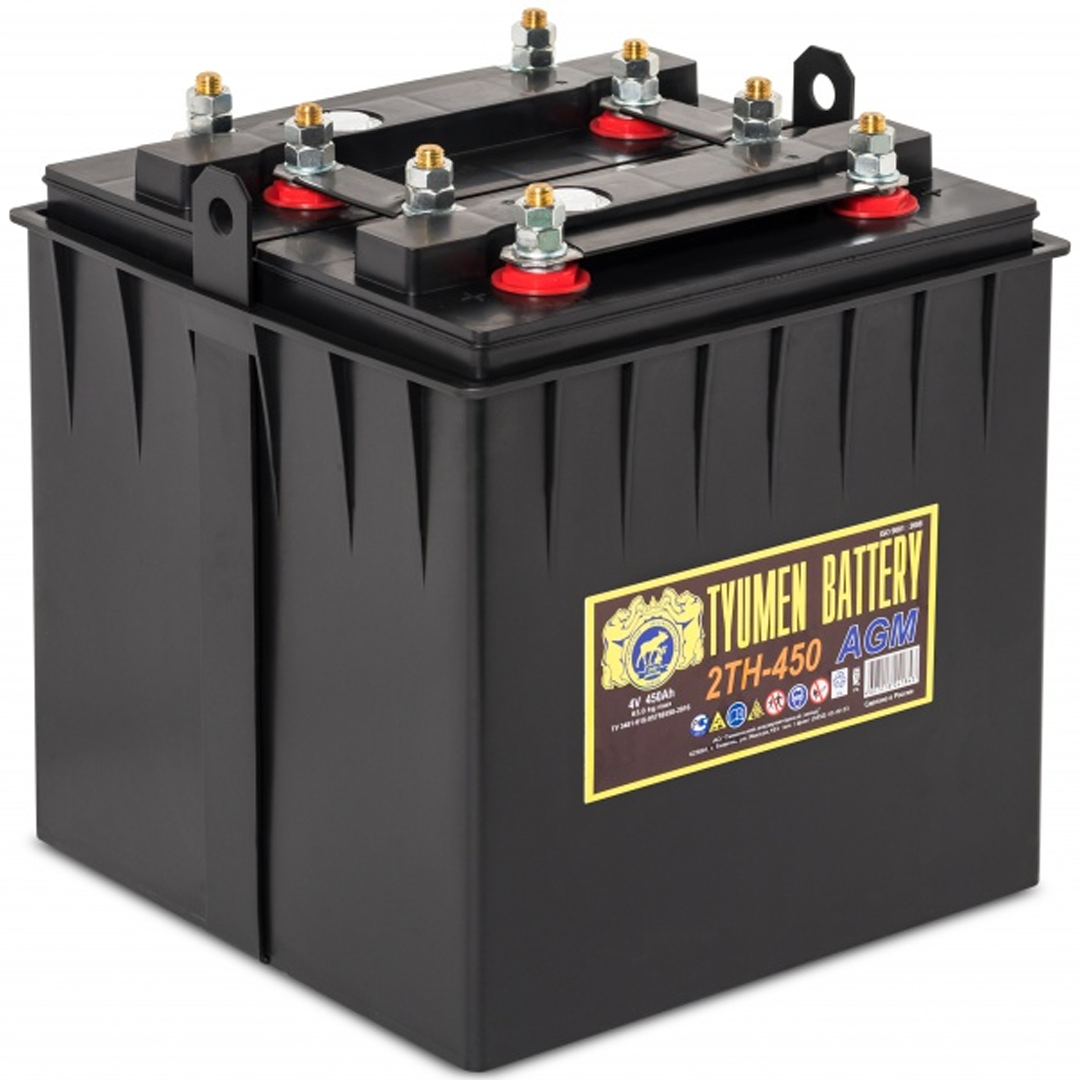

Секция 2ТН-450 "AGM" состоит из 2-х последовательно соединенных аккумуляторов Тн-450 "AGM".
Секции являются ремонтопригодными и позволяют с легкостью заменить один аккумулятор, при этом не меняя всю секцию целиком. Секции соединяются между собой на месте сборки с помощью комплекта перемычек, поставляемых в комплекте с батареей.
Конструктивные особенности:
• Электроды: решетчатая пластина, в которую вмазана активная масса. В активную массу входят связывающие добавки, препятствующие ее оползанию, в процессе эксплуатации батареи.
• Сепарация: для исключения коротких замыканий между положительной и отрицательной пластинами установлен сепаратор из микропористого ультравысокомолекулярного полиэтилена.
• Корпус и крышка: изготовлены из ударопрочного морозостойкого полипропилена. Крышка герметично приваривается к корпусу аккумулятора методом горячей сварки.
• Секция состоит из 2-х аккумуляторов, помещенных в футляр из ударопрочной пластмассы. На футляре имеются стальные проушины для транспортировки секций. Секция разработана с двойной защитой корпуса, что значительно повышает механическую, ударную и вибрационную прочность батареи. Кроме того, секция является ремонтно-пригодной и позволяет с легкостью заменить один аккумулятор, при этом не меняя всю секцию целиком.
• Перемычки: из массивной меди, освинцованные в исполнении под болтовое соединение. Для исключения случаев коротких замыканий, каждая перемычка помещена в электроизоляционный чехол.
• Электролит: водный раствор серной кислоты высокой чистоты, плотностью 1,230 +/• 0,005 г/см3.
• Предохранительные пробки и клапан пробки: препятствуют проникновению искры внутрь аккумулятора, обеспечивают выход газов и предохраняют от выплескивания электролита при вибрациях и наклонах до 45 0С.
• Область температур: от минус 450С до плюс 450С.
В комплект поставки входят:
• Аккумуляторная батарея (поставляется как в сухозаряженном, так и в залитом готовом к эксплуатации состоянии).
• Эксплуатационная документация.
• Электролит (плотностью 1,230 ± 0,005 г/см3) – поставляется в 5л канистрах (дополнительно по заказу потребителя).
• Стандартный комплект ЗИП, либо комплект ЗИП №2 (по заказу потребителя).
Стандартный комплект ЗИП включает в себя:
• Ареометр аккумуляторный для электролита АЭ•1 с пипеткой 1100-1300 ГОСТ18481-81;
• Термометр жидкостной или ртутный с пределом измерения от минус 30 до плюс 700С;
• Баллон для электролита, пробка М30;
• Аккумуляторы Тн-450/550, в количестве 2-х штук для АКБ 32ТН-450-У2; 32ТН-550-У2;
• Аккумуляторы Тн-450/550, в количестве 3-х штук для АКБ 48ТН-450-У2; 48ТН-550-У2;
• Перемычки;
• Болты, шайбы.
Комплект ЗИП №2 (поставляется без запасных аккумуляторов) включает в себя:
• Ареометр аккумуляторный для электролита АЭ•1 с пипеткой 1100-1300 ГОСТ18481-81;
• Термометр жидкостной или ртутный с пределом измерения от минус 30 до плюс 700С;
• Баллон для электролита;
• Пробка М30;
• Перемычки;
• Болты, шайбы.
УПАКОВКА:
Батарея 32ТН-450-У2 в сухозаряженном состоянии поставляется на 2-х европаллетах (1200х800 мм).
Батарея 32ТН-450-У2 в залитом состоянии поставляется на 2-х европаллетах (1200х800 мм).
Батарея 48ТН-450-У2 в сухозаряженном состоянии поставляется на 2-х европаллетах (1200х800 мм).
Батарея 48ТН-450-У2 в залитом состоянии – поставляется на 2-х европаллетах (1200х800 мм).
Батарея 32ТН-550-У2 в сухозаряженном состоянии поставляется на 2-х европаллетах (1200х800 мм).
Батарея 32ТН-550-У2 в залитом состоянии поставляется на 2-х европаллетах (1200х800 мм).
Батарея 48ТН-550-У2 в сухозаряженном состоянии поставляется на 2-х европаллетах (1200х800 мм).
Батарея 48ТН-550-У2 в залитом состоянии – поставляется на 2-х европаллетах (1200х800 мм).
Батарея 32ТН-450 «AGM» в залитом состоянии поставляется на 2-х европаллетах (1200х800 мм).
Батарея 48ТН-450 «AGM» в залитом состоянии поставляется на 2-х европаллетах (1200х800 мм).
